CRU

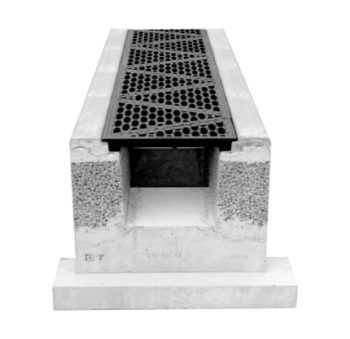

LU

従来の側溝の「雨水をすみやかに下流に排出する」構造とは異なり、通常のU型側溝の排水機能と貯留部をもち、側溝底部及び側壁部から雨水を浸透させることができます。

特徴

T-25横断対応側溝です。

用途に応じてグレーチング・トライポットグレーチングが選べます。

確定した貯留量が算出できます。

調整池の容量が縮小できます。

雨水の流出抑制効果が大きいです。

溜り水がなく、蚊及び悪臭の発生を防止できます。

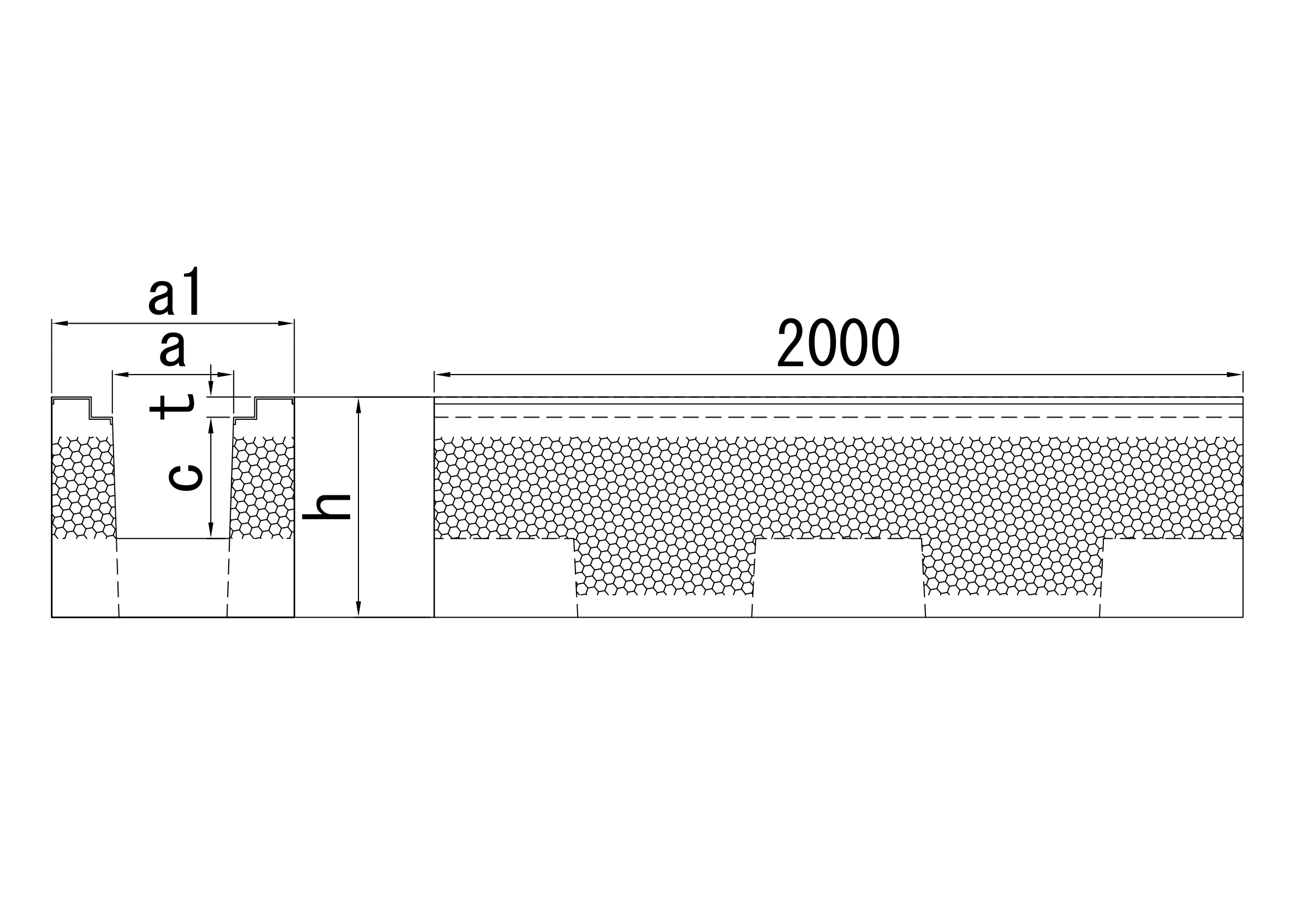

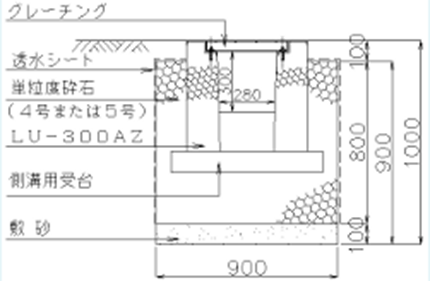

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。

名称	寸法 a	寸法 a1	寸法 c	寸法 t	寸法 h	参考重量(Kg)	ダウンロード
LU-300	300	600	300	50	545	790	PDF DXF CAD

カタログPDF 施工マニュアルメンテナンス

CRU

落蓋U形側溝「JIS A 5372」と同じ通水断面を持つ浸透側溝です。

3Dview

特徴

T-25横断対応側溝です。

SPUと併用で縦断部と横断部の連続性が保てます。

落蓋式なので舗装止めの機能を有します。

ボルト固定式グレーチングタイプです。

長さ調整可能です。ご相談下さい。

用途に応じて全面、片面、両面浸透が選べます。

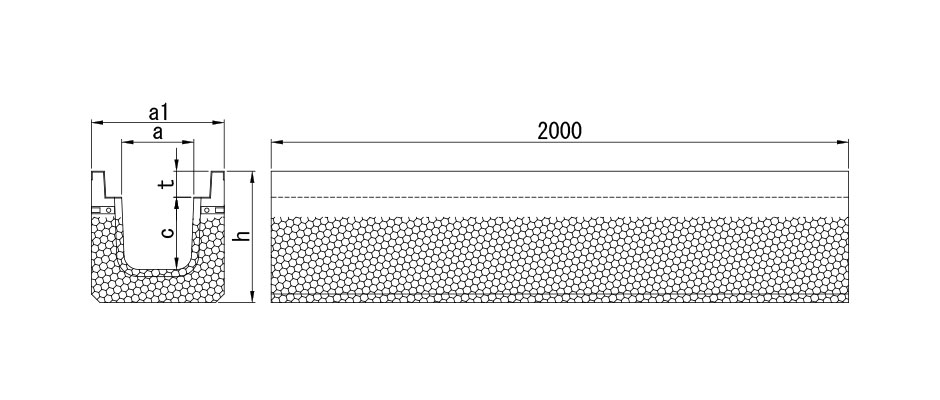

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。

名称	寸法 a	寸法 a1	寸法 c	寸法 t	寸法 h	参考重量(Kg)	ダウンロード
CRU-250Z	250	460	250	90	455	541	PDF DXF CAD
CRU-300AZ	300	520	300	95	515	797	PDF DXF CAD

カタログPDF 単位設計処理量施工マニュアルメンテナンス
